243: 名無しさん＠おーぷん 2015/07/08(水)19:16:05 ID:fNC

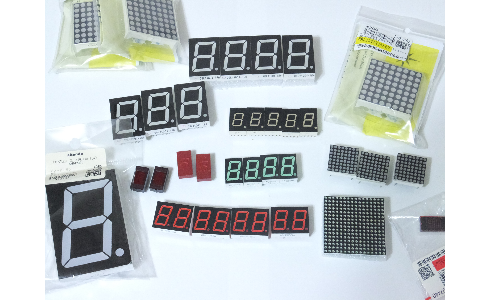

使い道のない７セグが大量に余ってて、このまま放置してたら呪われそうなので
むりやり活躍の機会を与えてみる
とりあえず真ん中の５個、前へ出ろ
245: 名無しさん＠おーぷん 2015/07/08(水)20:27:31 ID:ETj
>>243
何故こんなに色々！
余ってるから活躍させるっていう動機もいいですな
246: 名無しさん＠おーぷん 2015/07/08(水)22:57:40 ID:ytI
>>245
> 何故こんなに色々！
ついでに買った部品が溜まっていかない？ｗ
244: 名無しさん＠おーぷん 2015/07/08(水)19:19:08 ID:fNC

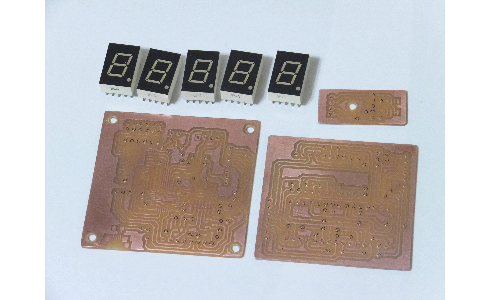

基板作った
今日はここまで

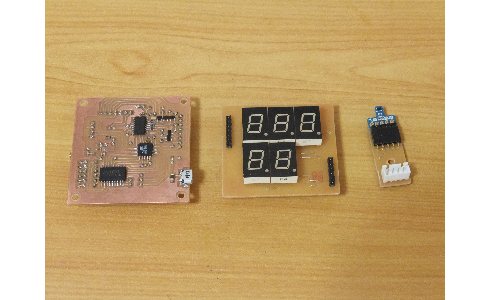

247: 243 2015/07/12(日)10:58:59 ID:KBs
実装完了
ちなみに作ろうとしているのは温湿度計です

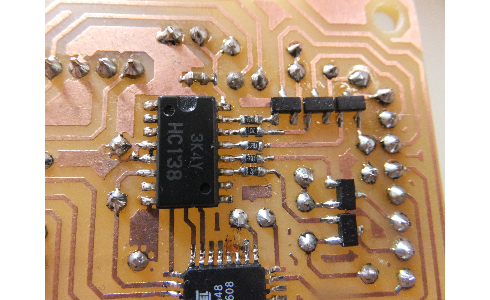

248: 243 2015/07/12(日)11:04:17 ID:KBs
今回苦労したのはこのチップ抵抗。なんでこんな場所に密集させたのか…
このパターンを作ったのは誰だぁ！俺か！
ちなみに下のほうのパターンがはがれているように見えるのは気のせいです嘘です
どうせ使わないピンだから（
249: 名無しさん＠おーぷん 2015/07/12(日)15:52:23 ID:r1d
>>248
乙乙
チップ抵抗ギッチリですなｗｗ
250: 名無しさん＠おーぷん 2015/07/12(日)15:58:26 ID:0HM
エッチング環境あるのええなぁ
251: 名無しさん＠おーぷん 2015/07/12(日)15:58:56 ID:0HM
IDがohm(Ω)に見えないこともなかった
252: 243 2015/07/13(月)12:06:47 ID:OE8
動作確認中
最初、まったくプログラムができずに困り果ててしまったんですが
ISPの速度を下げたら正常になりました。ドン臭い奴め。
電流少な目にしたせいで、写真より見た目は暗いです。見えるからまあいいか。
254: 名無しさん＠おーぷん 2015/07/13(月)20:42:17 ID:Ypa
>>252
おっつー
一気に組み上げるその底力が最近足らんわ。見習いたい
253: 名無しさん＠おーぷん 2015/07/13(月)14:22:34 ID:xF2
このスレ見てるとワクワクする♪
ほったらかしにしてた
昔アキバで買った外付けシンクパッド改造キット
掘り返して作りたくなってきた！

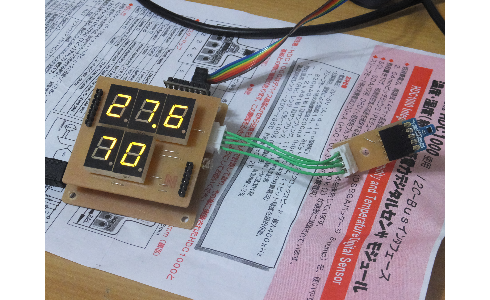

255: 243 2015/07/16(木)22:51:10 ID:o4d
センサーのデータを取得して温度と湿度を表示するところまで完成
ただ、湿度のデータがどうも正確じゃないっぽい…
70%とか出てますが、家にある湿度計はみんな50%前後を指しているのです
センサー（HDC1000モジュール）がイカれてる可能性もあるので後で買いなおしてみるつもり
ちなみに温度のほうはADT7410という別のセンサーから取得していて、こいつはバッチリ正確です
256: 243 2015/07/17(金)21:23:18 ID:cfc
同じセンサーを買いなおしてみた。ほぼ正常な湿度を表示。
やっぱりこいつイカれてやがった！ゴミだゴミ！う○こ！
念のため、別のタイプのセンサーも買っておいたけど必要なくなった。
まあ、こっちはいつか使うときのために大事にしまっておこう。
こうやって使わないパーツが増えていくのか！
257: 名無しさん＠おーぷん 2015/07/17(金)21:46:54 ID:hgp
校正って大変だよねーって思ってたら
不良品の罠だったとは・・・
なにはともあれ正常動作おめでとう

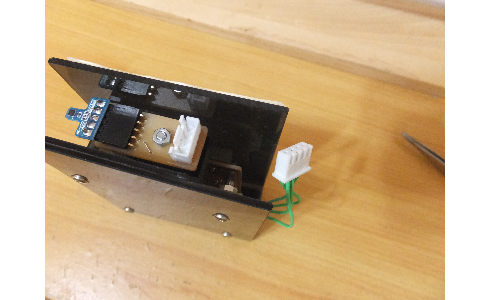

261: 243 2015/07/21(火)14:09:56 ID:Juv
ケーブルが届かねえ…orz
>>257
う○こなセンサーは購入後にいろいろ実験でこき使ったので
そのときに壊れたのかもしれません。最初はまともだった気がしたので
262: 名無しさん＠おーぷん 2015/07/21(火)21:22:32 ID:xkI
>>261
ケーブルあるあるｗｗｗ

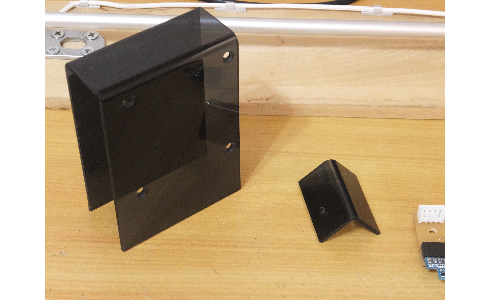

259: 243 2015/07/21(火)14:03:07 ID:Juv
アクリル板を曲げてケース作った
実は微妙に前かがみになってしまったのは秘密
3Dプリンター欲しいなあ

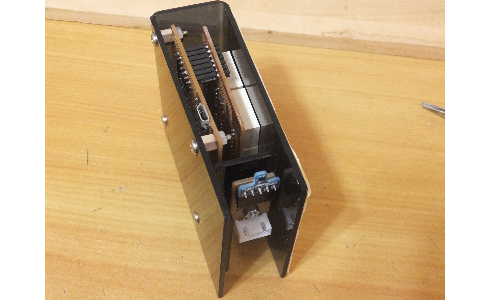

260: 243 2015/07/21(火)14:07:15 ID:Juv
詰め込んでみた。
７セグがけっこう発熱するのでセンサーは下部に持ってきたけど近すぎるのでちょっと心配
横がガラ開きなのは空気の流れを確保するためで、手抜きじゃないよ！

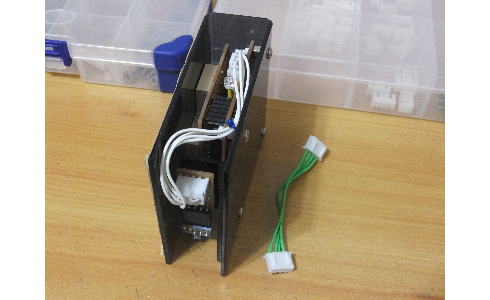

263: 243 2015/07/22(水)03:21:18 ID:HNV
ケーブル作り直した。センサー側の端子も横型使えばよかったと今さら後悔
そしてなぜ無駄に目立つ白いケーブルを使ったのか、これがわからない
264: 243 2015/07/22(水)03:26:45 ID:HNV
油性の白ペンで単位書いたらにじんだ。なぜ！
あと重心が高すぎるせいで、すぐコケます。地震計にもなりそう。
温度・湿度ともにほぼ正確で、実用性は一応ありそうです。
というわけで完成～
夜中の３時だってのになんでこんなクソ暑いの…
265: 名無しさん＠おーぷん 2015/07/22(水)20:55:55 ID:SlL
乙です！完成おめでとう！
