1:以下、VIPがお送りします 2016/01/19(火) 21:49:14.43 ID:DzZlRoD6u
初水冷です
2:以下、VIPがお送りします 2016/01/19(火) 21:52:25.10 ID:DzZlRoD6u

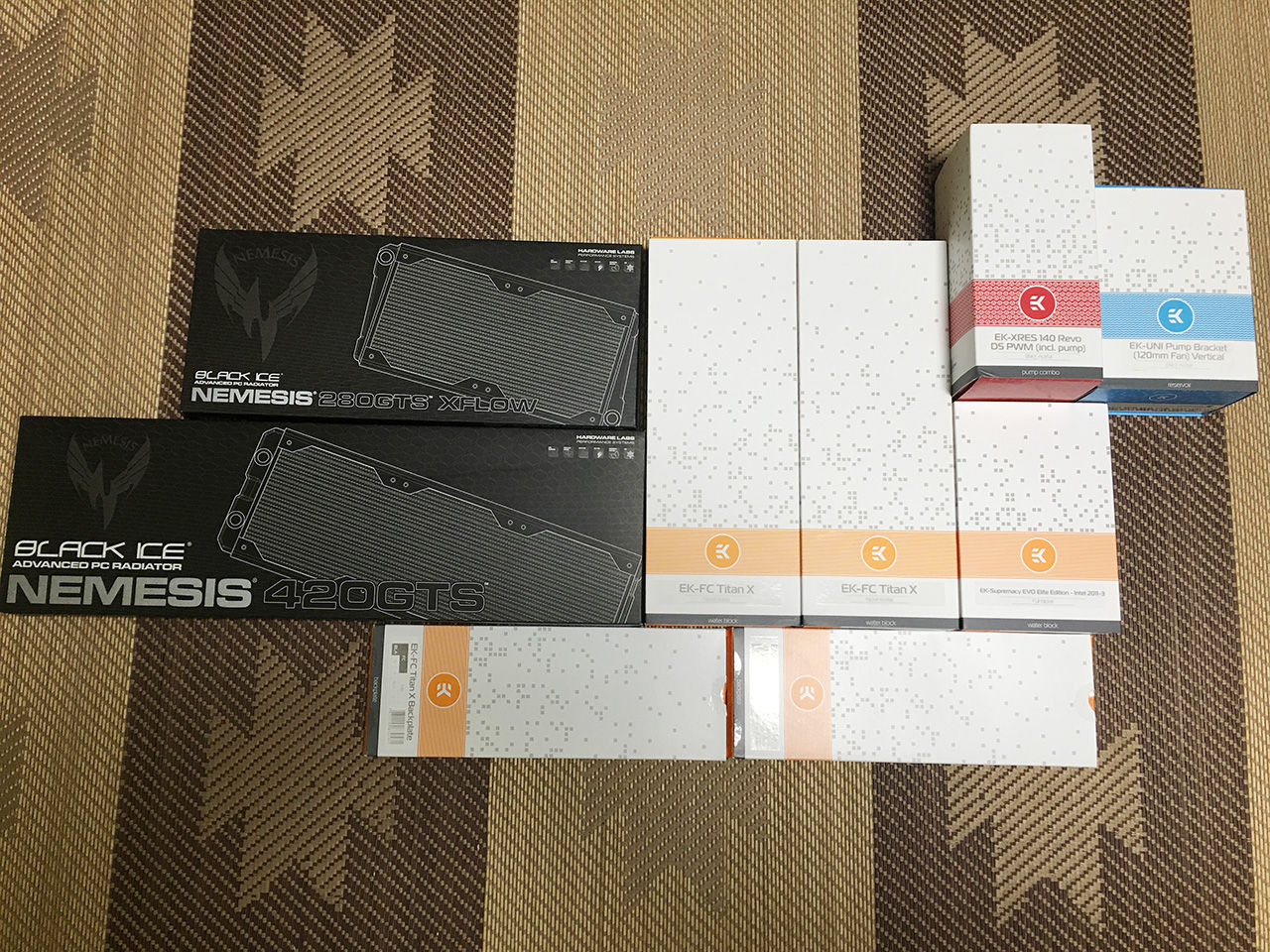

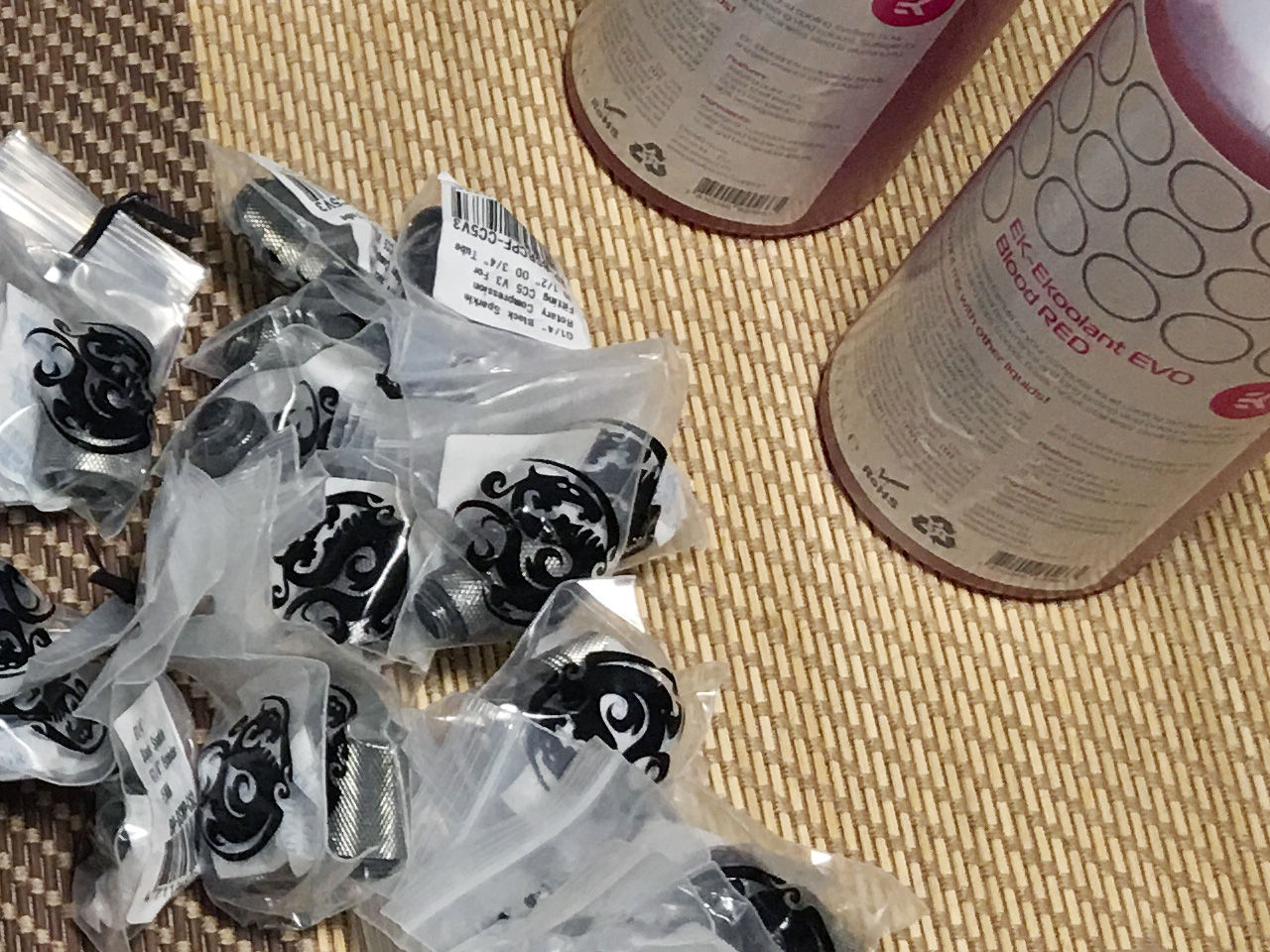

フィッティングとクーラント
3:以下、VIPがお送りします 2016/01/19(火) 21:54:44.92 ID:DzZlRoD6u

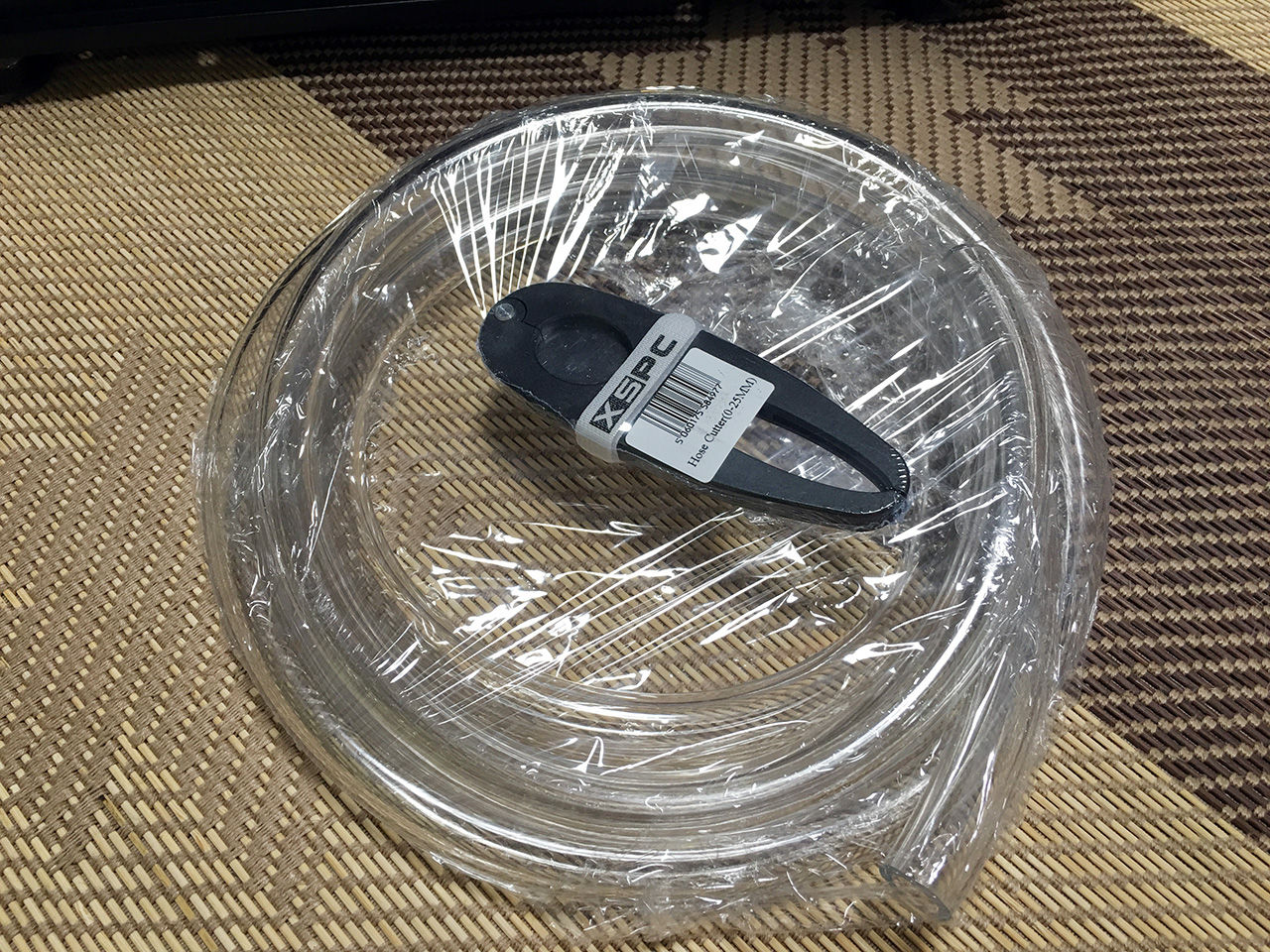

チューブ
4:以下、VIPがお送りします 2016/01/19(火) 21:54:55.29 ID:uYWVkr5p2
水冷ねえ
何に使ってるPCなの？
5:以下、VIPがお送りします 2016/01/19(火) 22:01:34.78 ID:DzZlRoD6u
水冷化前のPC
これはこれでシンプルで気に入ってたんだけどね
PCゲーと動画編集かな
6:以下、VIPがお送りします 2016/01/19(火) 22:04:30.40 ID:uYWVkr5p2
なるほど
楽しそうだね
7:以下、VIPがお送りします 2016/01/19(火) 22:08:40.69 ID:DzZlRoD6u
PCの構成はこれ
【CPU】 Core i7 5960X
【M/B】 RAMPAGE V EXTREME/U3.1
【Mem】 F4-2400C15Q-32GRR
【SSD】 850 PRO 256GB & 512GB & 1TB
840 PRO 512GB
【VGA】 GEFORCE GTX TITAN X 2-WAY SLI
【ｻｳﾝﾄﾞ】U-05
【ｹｰｽ】 SUPPRESSOR F51
【PSU】 V1200
8:以下、VIPがお送りします 2016/01/19(火) 22:16:14.35 ID:DzZlRoD6u
水冷パーツがこれ
【CPU水枕】EK-Supremacy EVO Elite Edition 2011-3
【VGA水枕】EK-FC Titan X Acetal+Nickel & EK-FC Titan X Backplate Black
【ﾗｼﾞｴｰﾀ】 BLACK ICE NEMESIS 280GTS XFLOW + 420GTS
【ﾘｻﾞｰﾊﾞｰ】EK-XRES 140 Revo D5 PWM（ポンプ一体型）
【ﾁｭｰﾌﾞ】PrimoFlex Advanced LRT ID1/2 x OD3/4
【ﾌｨｯﾃｨﾝｸﾞ】Bitspower Black Sparkle各種
【ｸｰﾗﾝﾄ】EK Ekoolant EVO Blood RED
9:以下、VIPがお送りします 2016/01/19(火) 22:18:59.50 ID:DzZlRoD6u
それじゃ過程書いてくよ

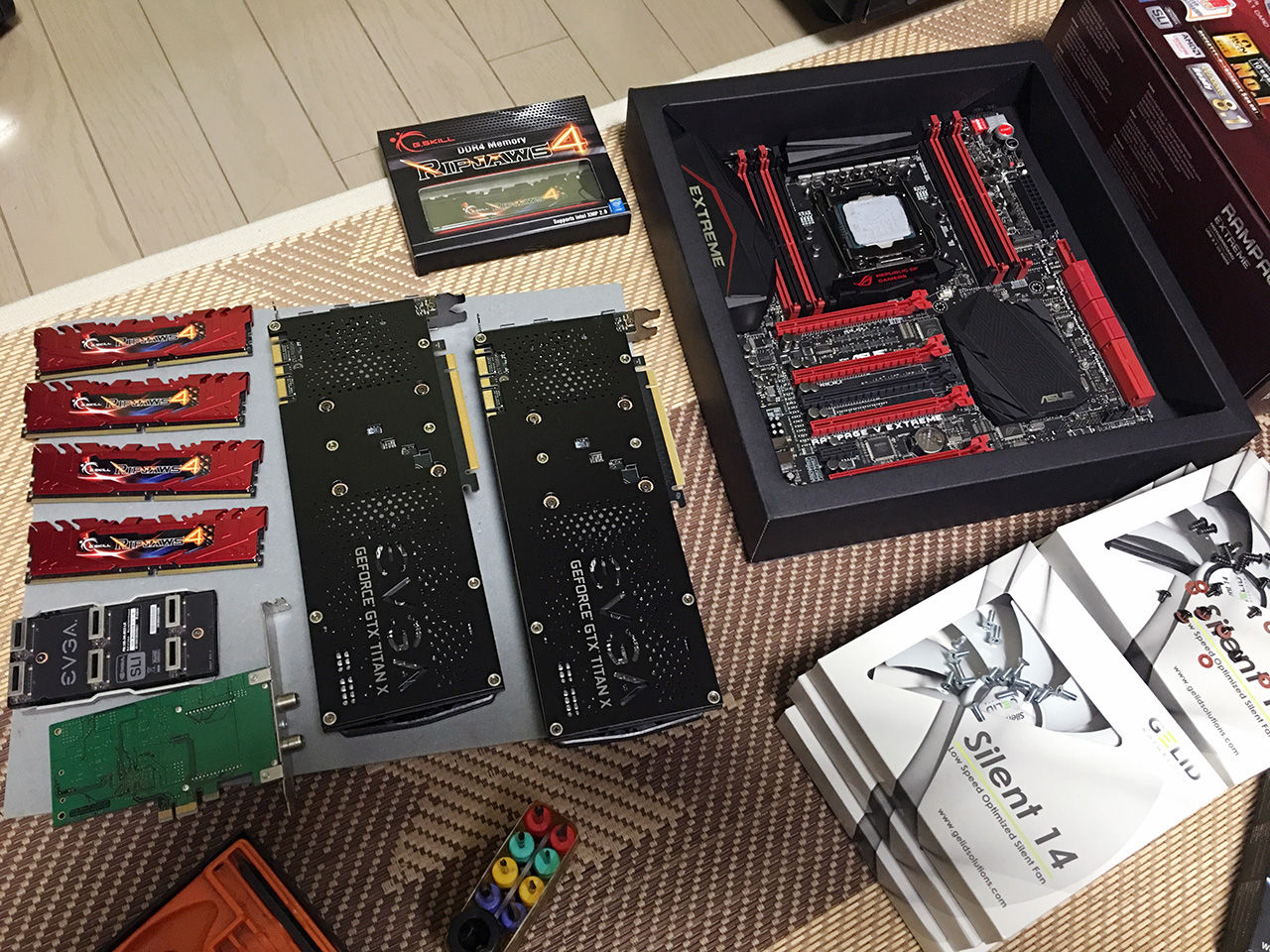

まずパーツを一通りバラします
10:以下、VIPがお送りします 2016/01/19(火) 22:25:41.66 ID:DzZlRoD6u

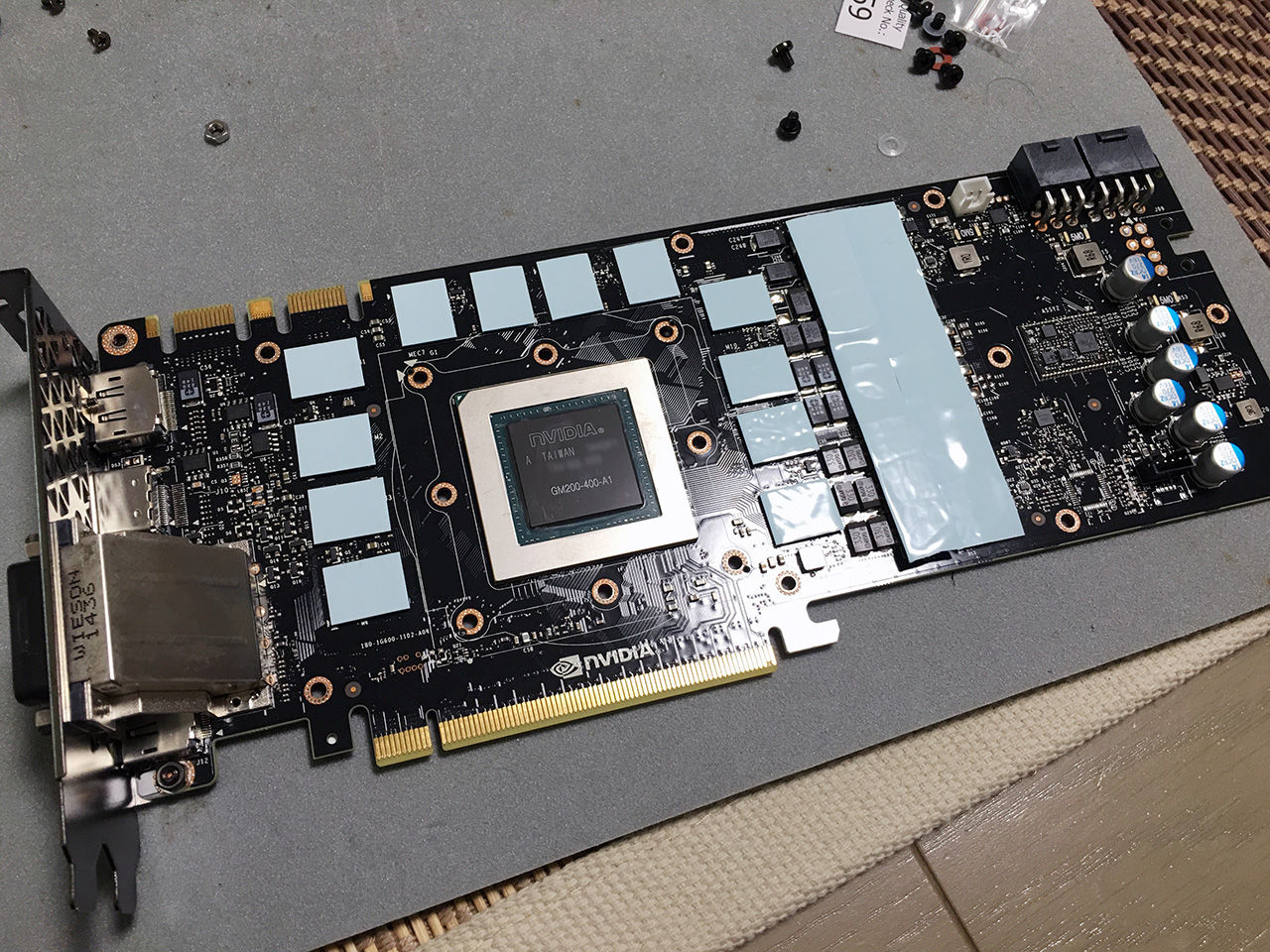

グラボのクーラーを剥がして、メモリチップとVRM部にサーマルパッドを貼り付けます
これメモリ用はカット済みなんだけど、VRM用は自分で切らないといけない
さらに粘着力ほとんど無いからすぐ位置ズレして非常に面倒くさい
11:以下、VIPがお送りします 2016/01/19(火) 22:29:01.01 ID:DzZlRoD6u

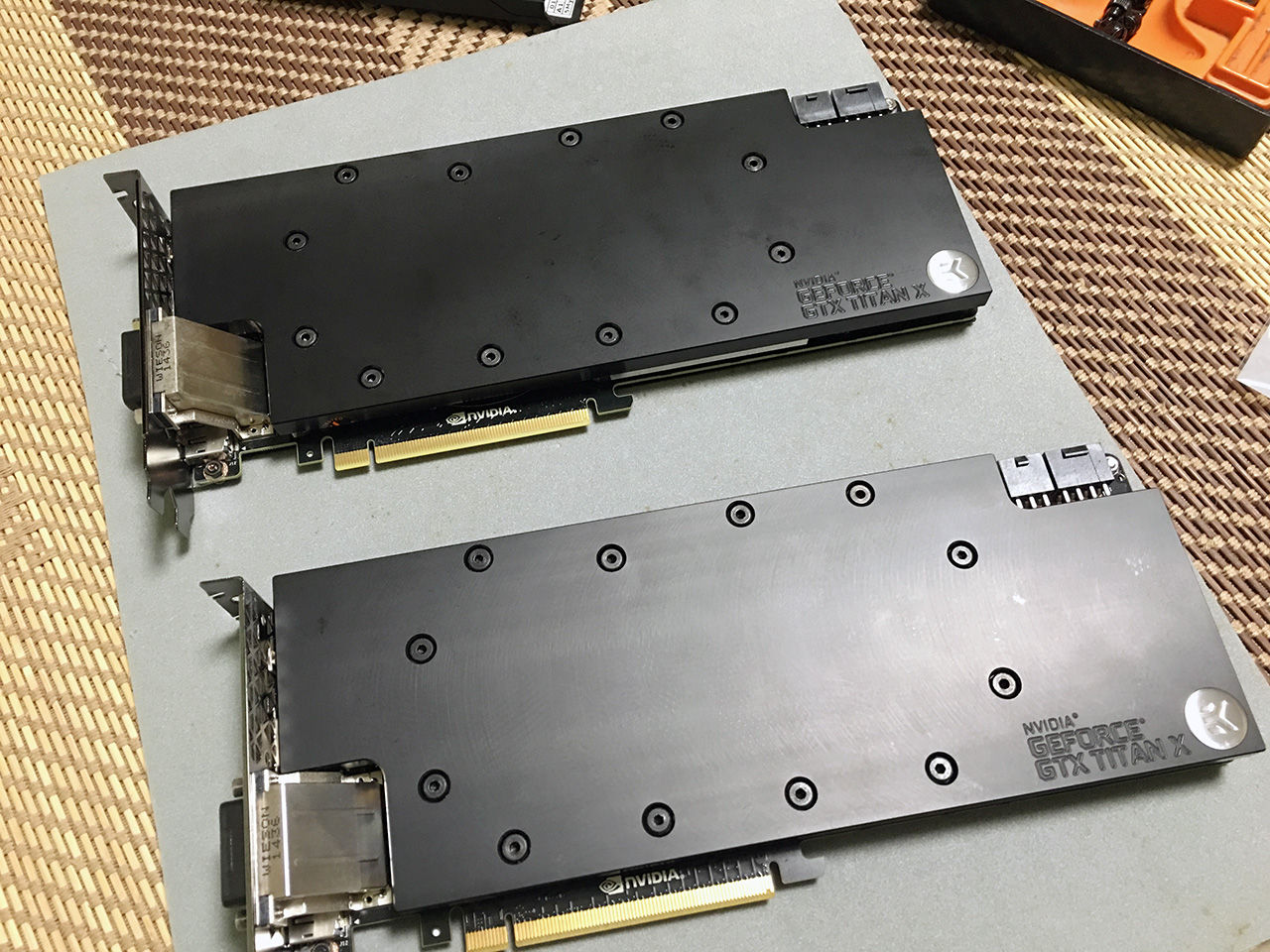

コアにサーマルグリスを塗ってから水枕を被せて、表面は完成
12:以下、VIPがお送りします 2016/01/19(火) 22:36:05.00 ID:DzZlRoD6u
裏面も同様にサーマルパッドを貼り付けていきます
説明書の図がいい加減なせいで2時間くらい試行錯誤する羽目になりました（半ギレ）
13:以下、VIPがお送りします 2016/01/19(火) 22:41:44.94 ID:DzZlRoD6u

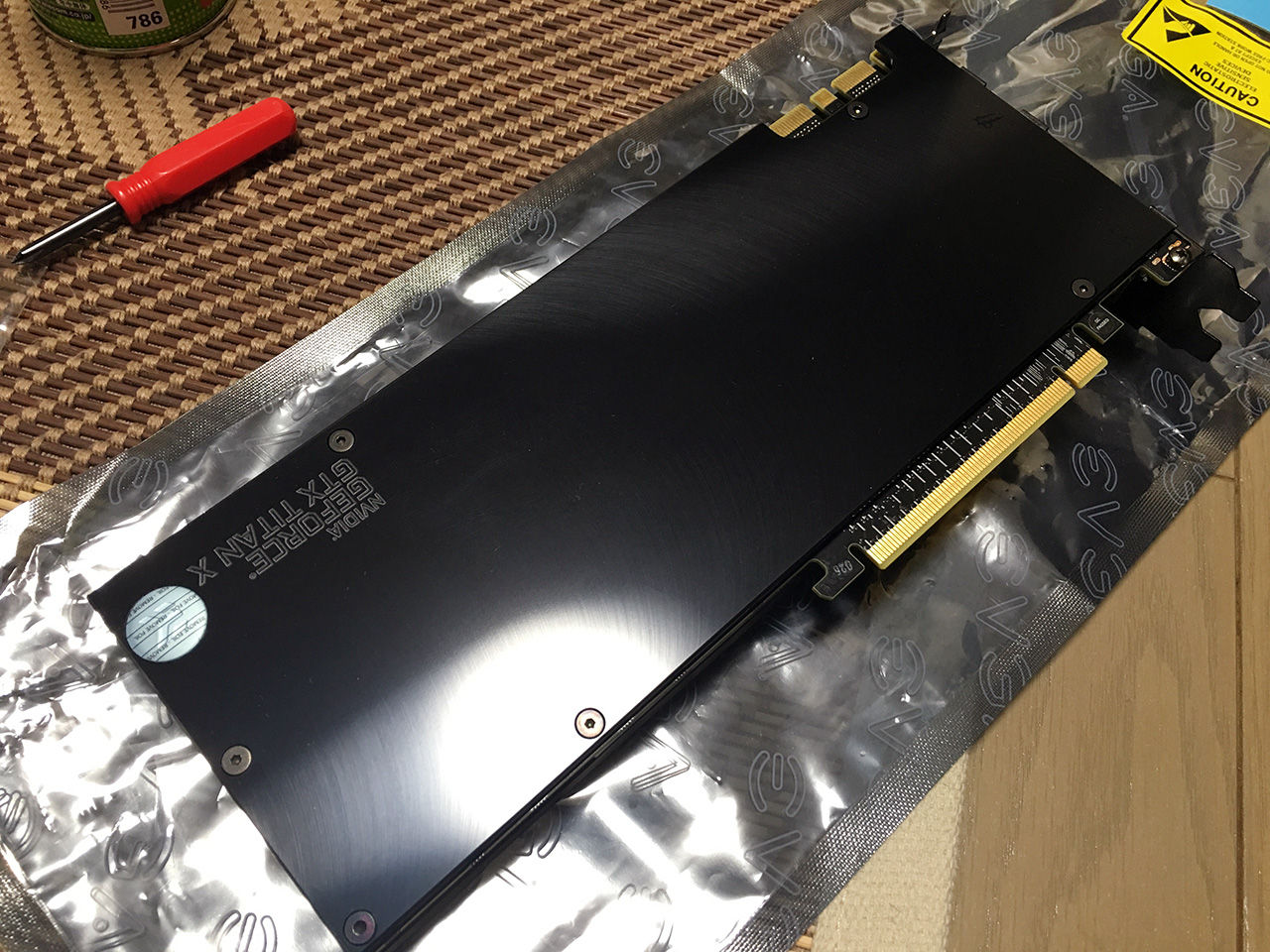

バックプレートをネジ止めしてグラボは完成
水枕＋バックプレートで重量が1kg近くなるので最早凶器
14:以下、VIPがお送りします 2016/01/19(火) 22:44:29.17 ID:DzZlRoD6u

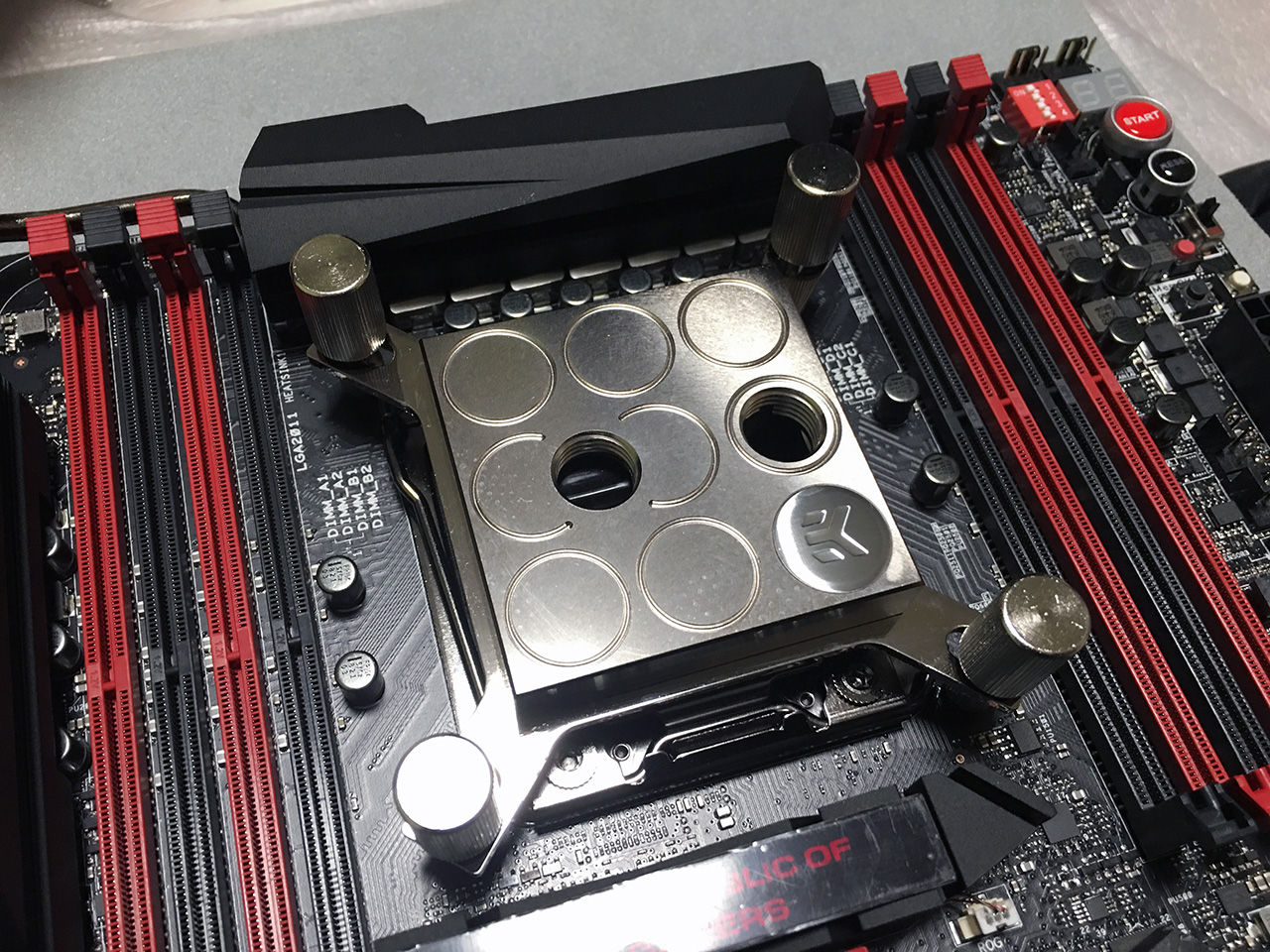

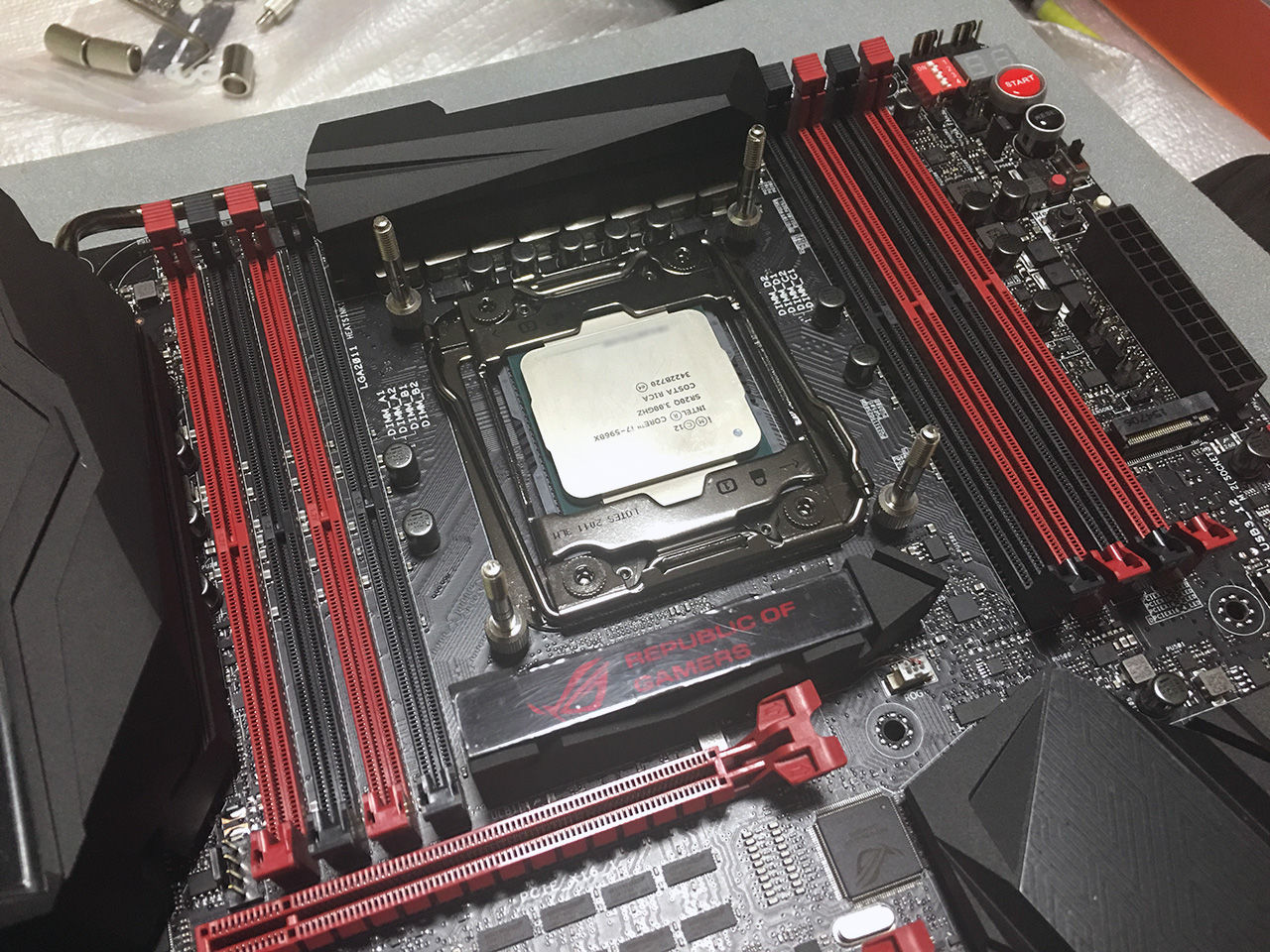

続けてCPU水枕を取り付けます
15:以下、VIPがお送りします 2016/01/19(火) 22:48:13.18 ID:DzZlRoD6u

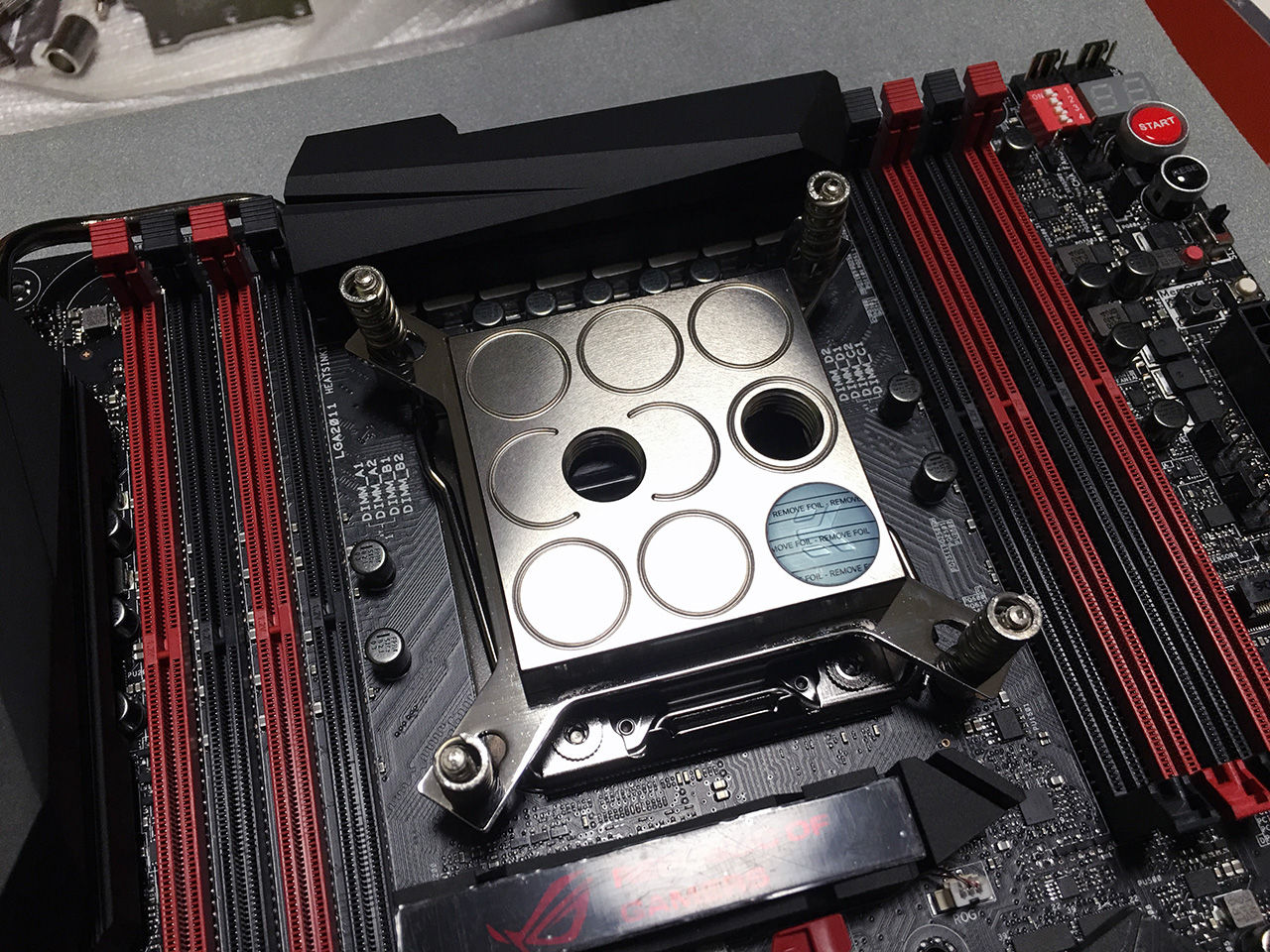

こっちはグラボと違い、CPUにグリスをセンターウンコして水枕を被せ、ネジを締めるだけの簡単構造
CPUクーラー取り付けた事ある人なら5分もかからないはず
16:以下、VIPがお送りします 2016/01/19(火) 22:58:25.81 ID:DzZlRoD6u

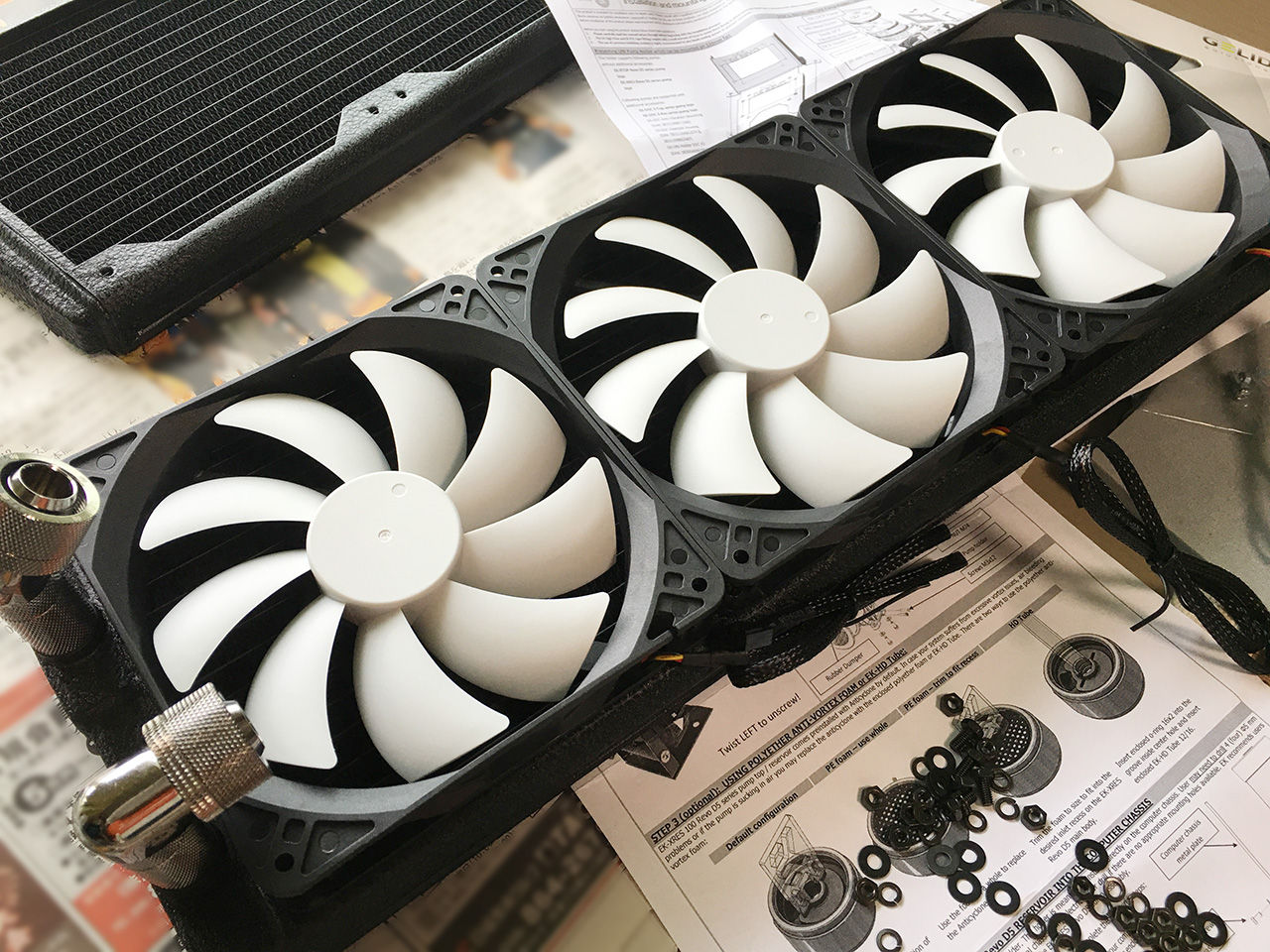

次はラジエータにファンを取り付けます
今回使ったラジには30mmのM4ネジが同梱されてたけど、ファンを固定するには長さが微妙に足りない
無理に締めるとファンやラジのねじ穴が変形しかねなかったので、ホムセンで代用品を探す事に

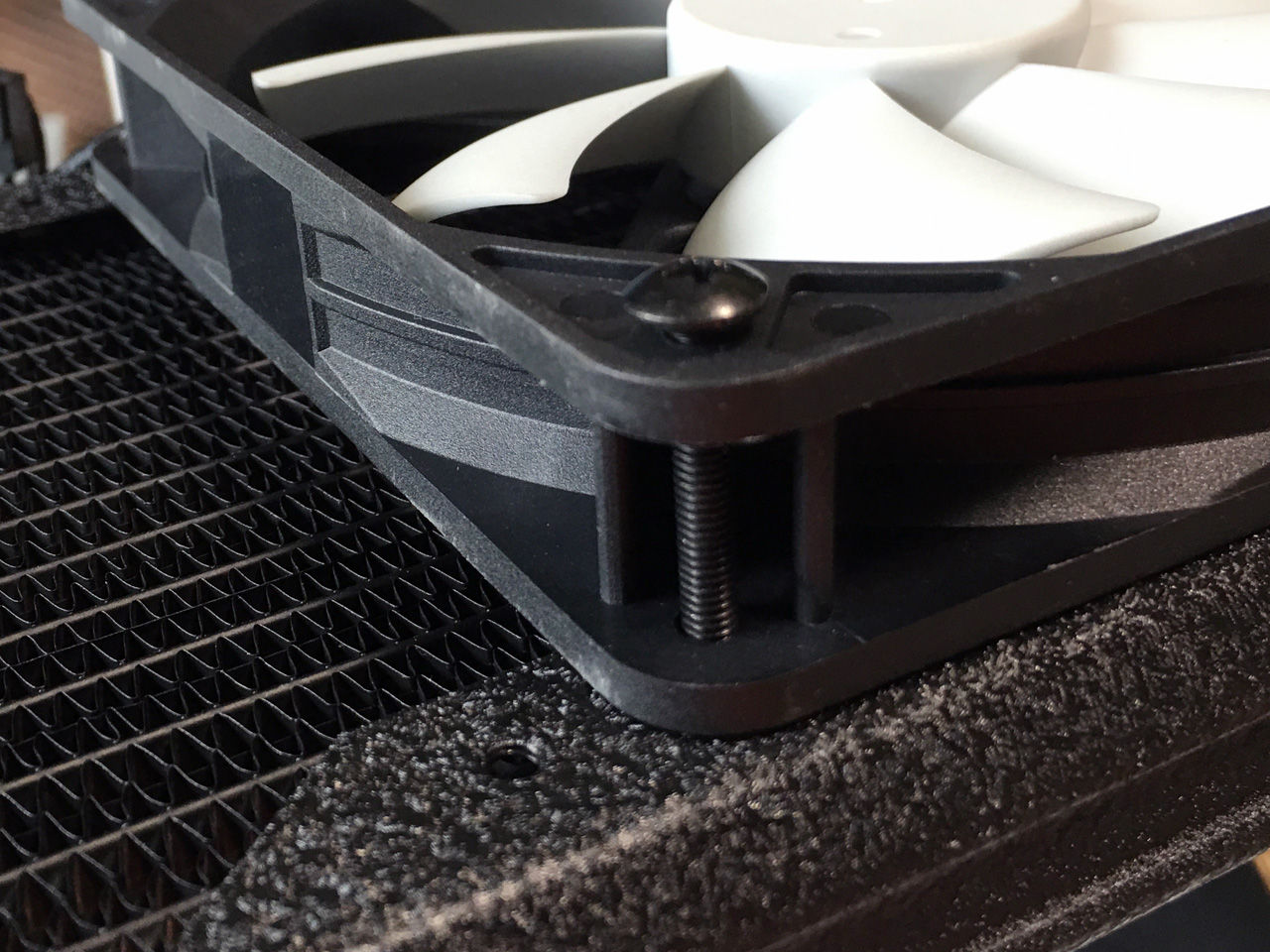

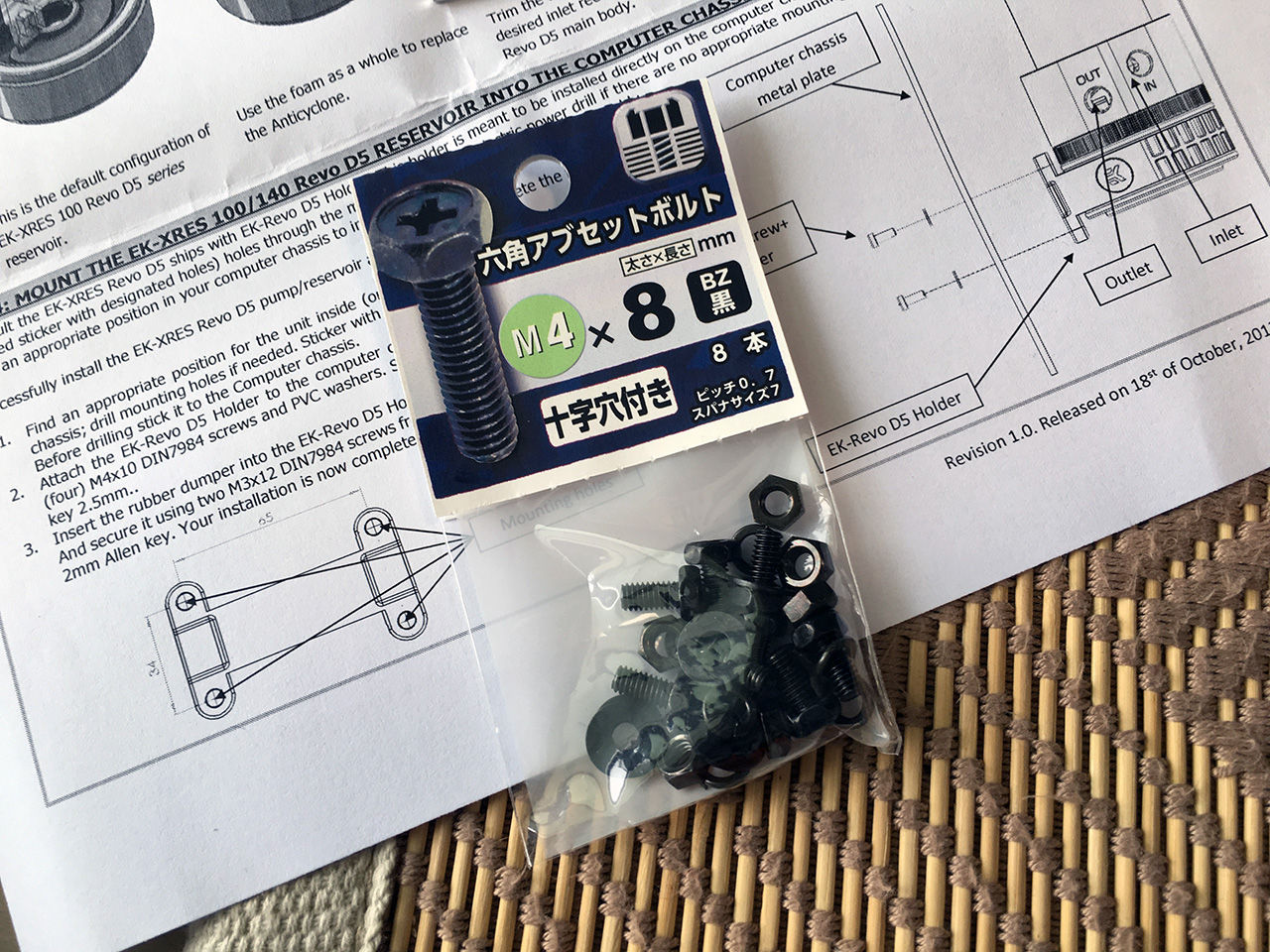

17:以下、VIPがお送りします 2016/01/19(火) 23:01:08.70 ID:DzZlRoD6u

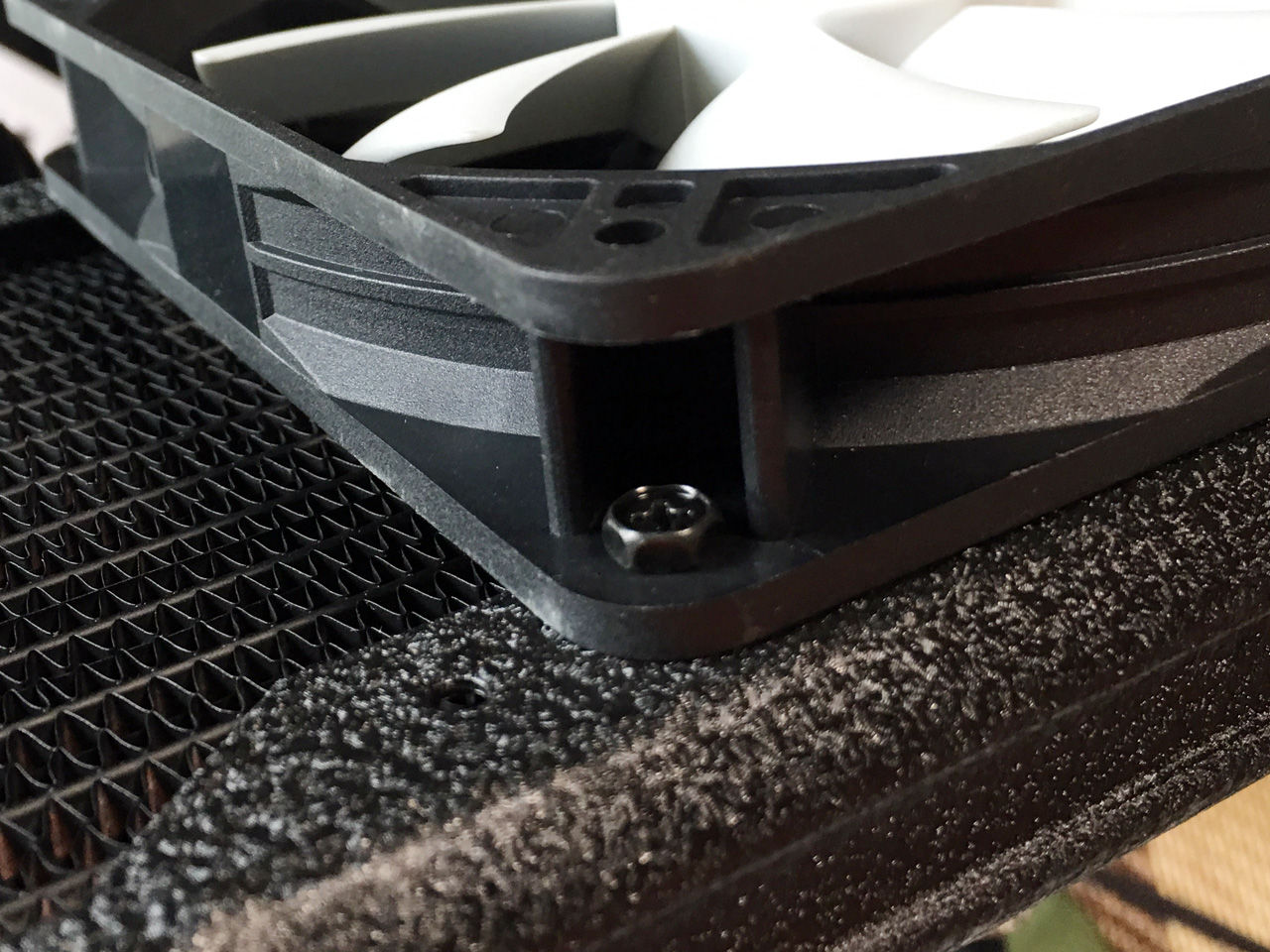

M4x8のボルトを使った結果、いい感じに固定できました
18:以下、VIPがお送りします 2016/01/19(火) 23:05:40.56 ID:DzZlRoD6u

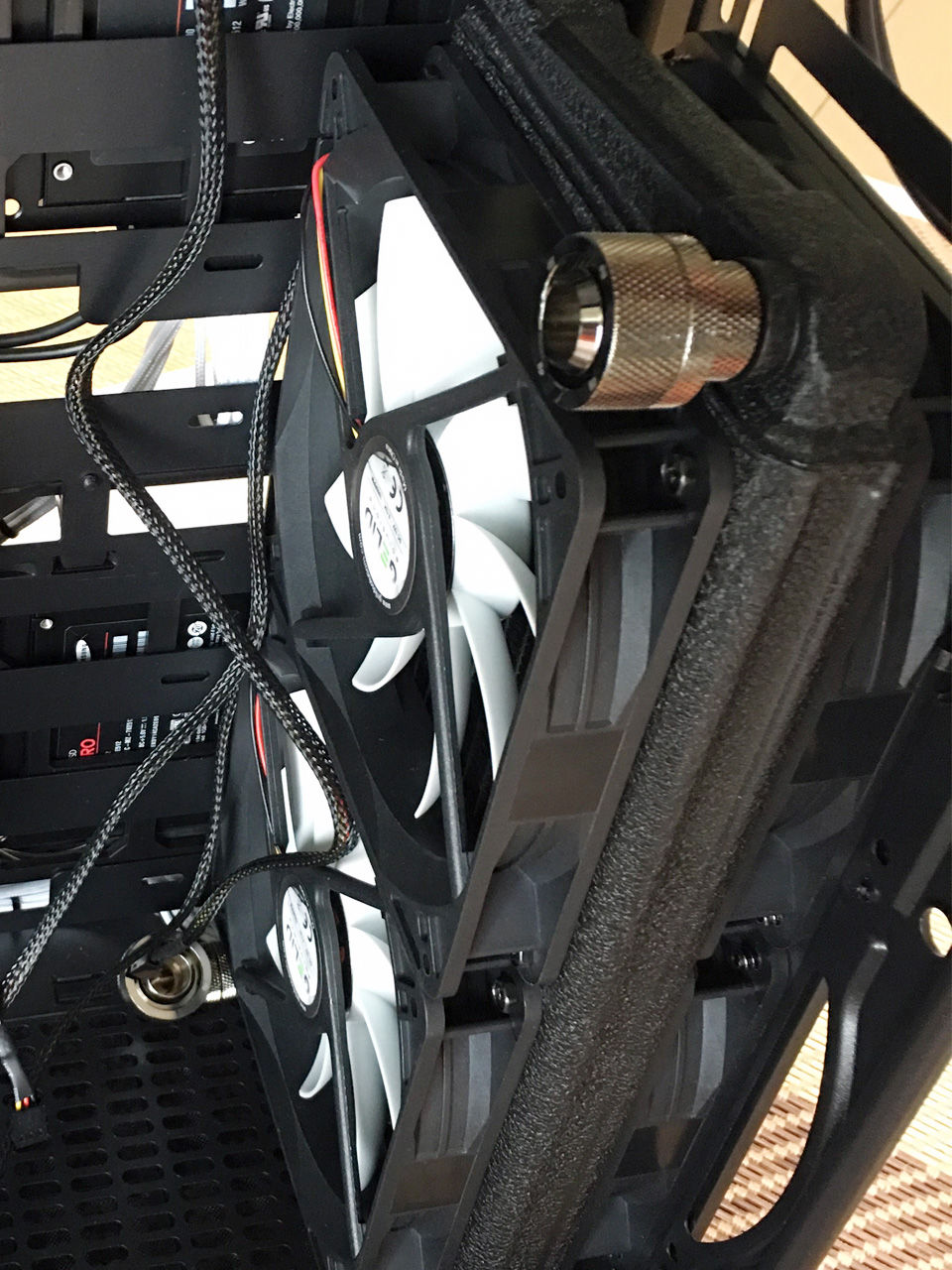

420ラジはケース天板に取り付けるので、厚さの制限上ファンは片面のみ
19:以下、VIPがお送りします 2016/01/19(火) 23:14:26.43 ID:DzZlRoD6u

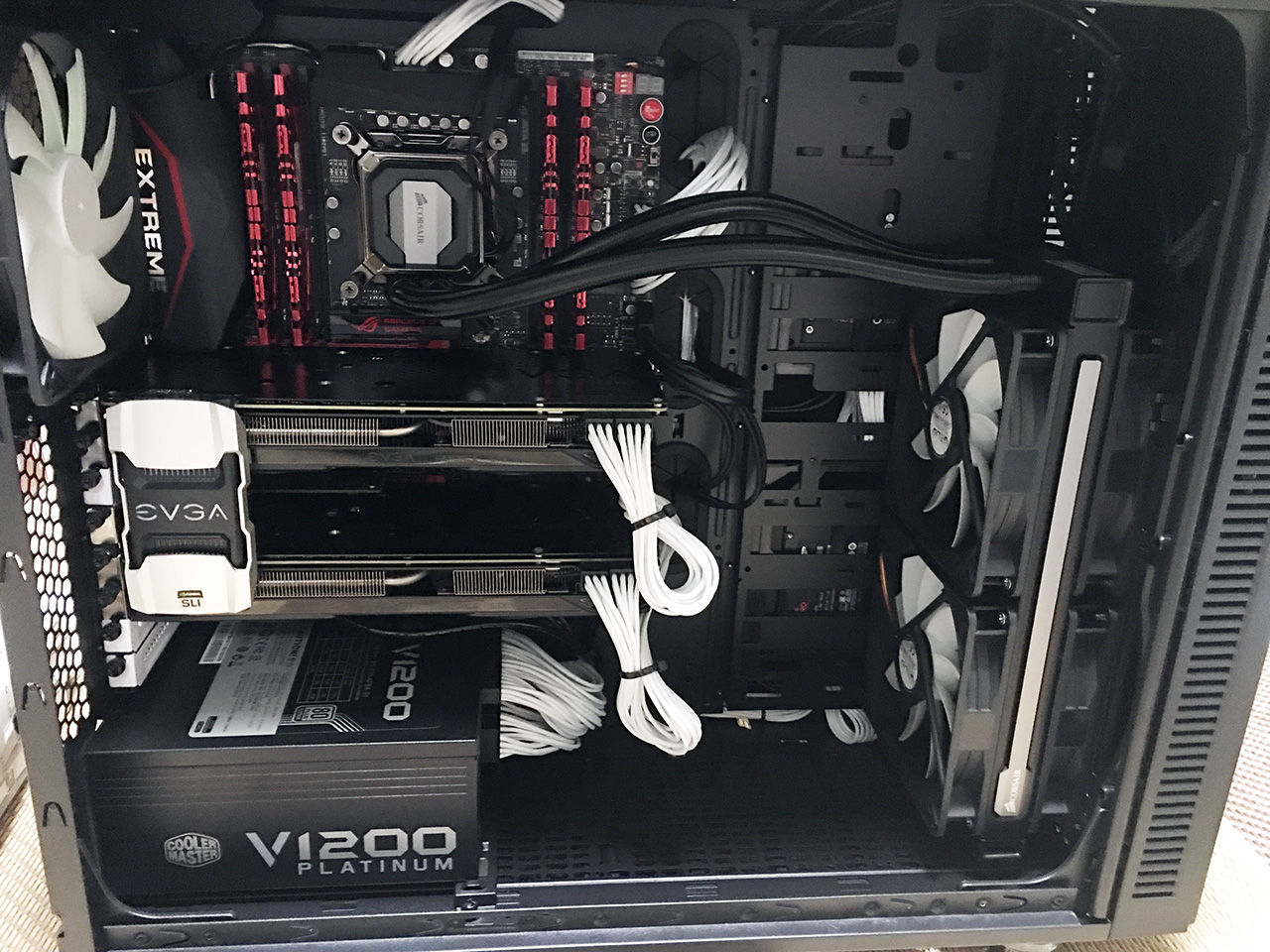

280ラジをケース前面に取り付け
こちらは吸気の役割も担うのでファンをサンドイッチにして搭載
ちなみにこのラジ、フィッティングの口がラジに対して垂直でなく、やや外側へ傾いてます
今回はPVCチューブだからいいけど、アクリルチューブなんかだと配管が大変そう
20:以下、VIPがお送りします 2016/01/19(火) 23:19:13.03 ID:DzZlRoD6u

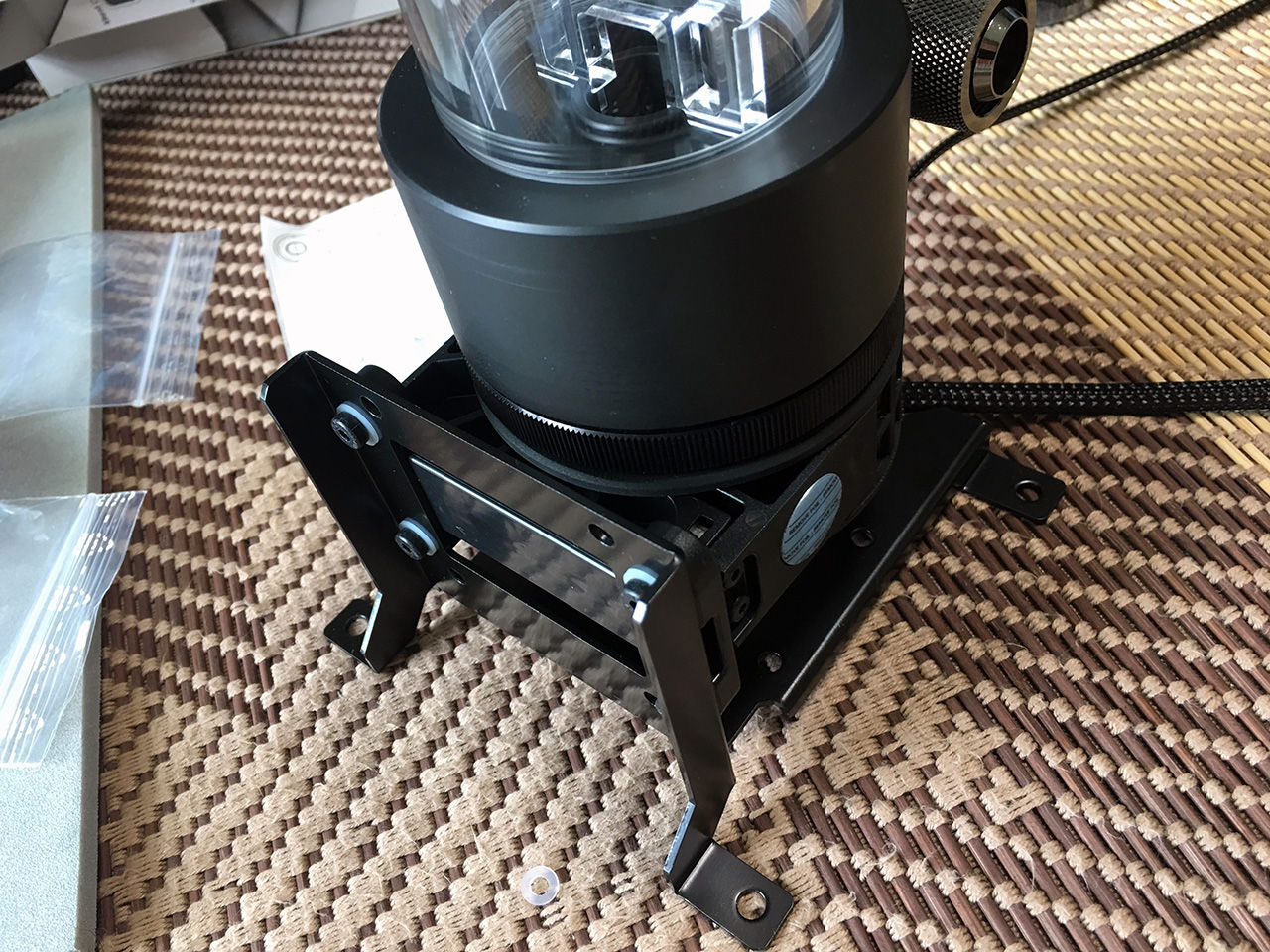

ポンプ兼リザーバーを組み立て
グラボでもそうだったけど、EKの説明書は内容が適当すぎてまるで参考にならん
21:以下、VIPがお送りします 2016/01/19(火) 23:32:24.57 ID:DzZlRoD6u
リザーバーをケースに取り付け

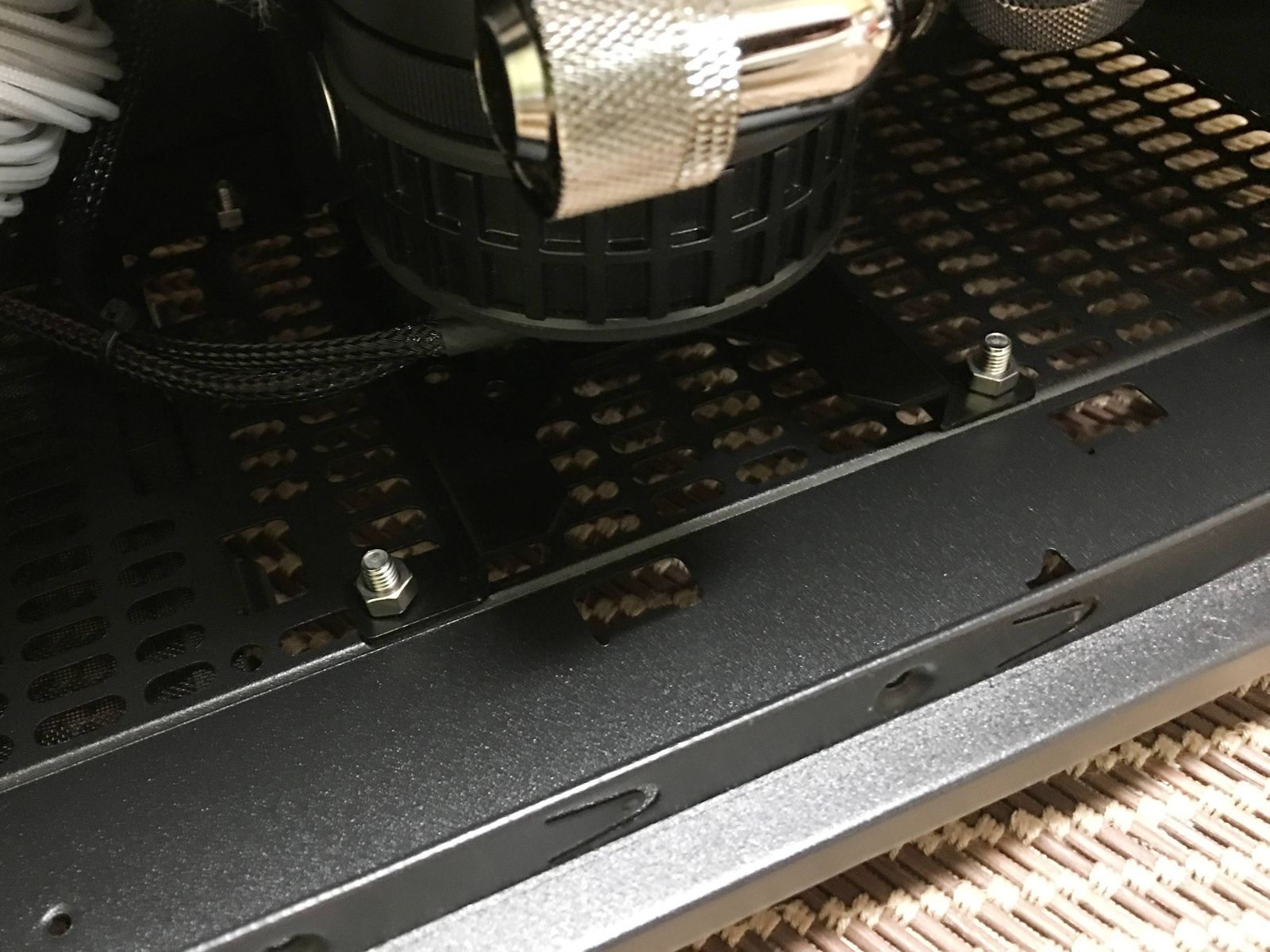

本来このポンプは水平に置いた12cmファンの上に乗っけてからタップネジで固定するタイプなんだけど
ケース底面に12cmファンを置こうとしたら物理的に干渉してしまったので
ホムセン（2回目）で低頭ネジとナットを調達して無理矢理固定した
23:以下、VIPがお送りします 2016/01/19(火) 23:34:04.00 ID:DzZlRoD6u
マザボをケースに戻して配管開始
